快装角式过滤器安装
更新时间：2025-12-25
点击次数：17

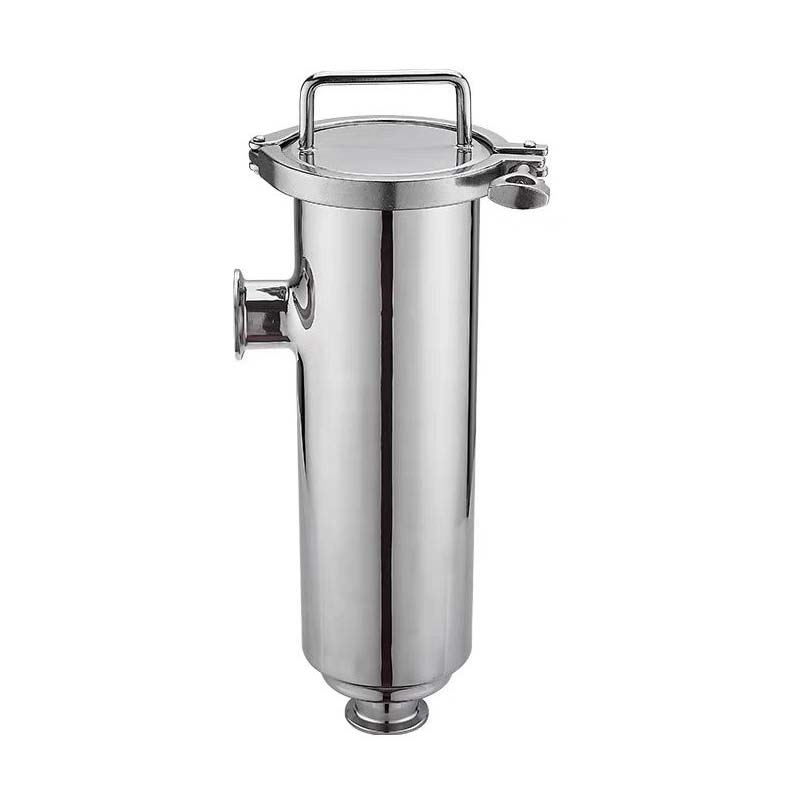

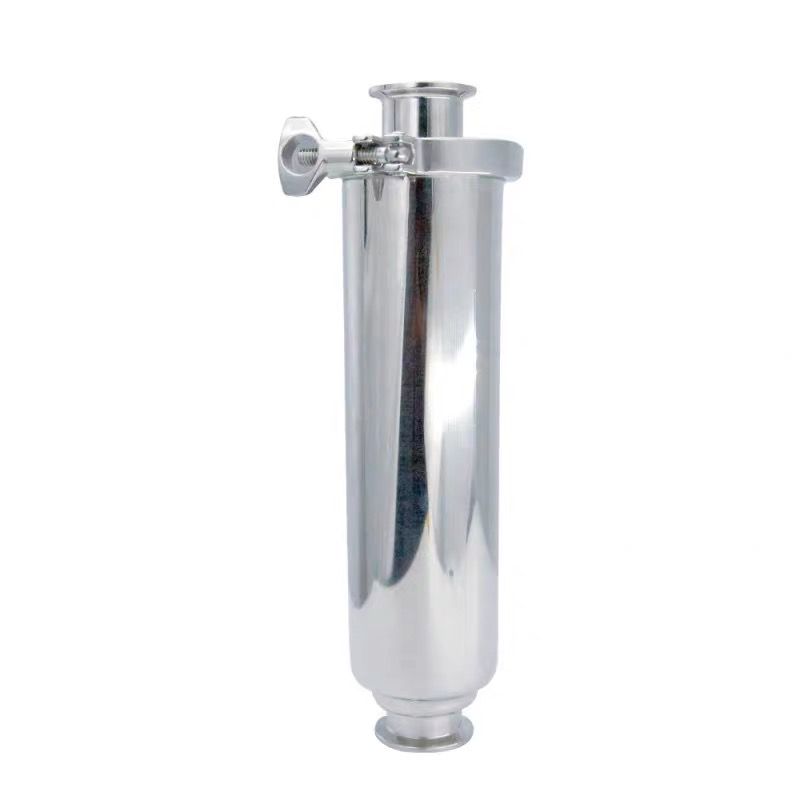

快装角式过滤器是一种具备快速拆装功能的角型过滤设备，广泛应用于卫生级流体管路系统，其安装需遵循“检查准备—定位安装—密封调试—清洁检查"的核心流程，具体操作步骤及注意事项如下：
一、安装前准备

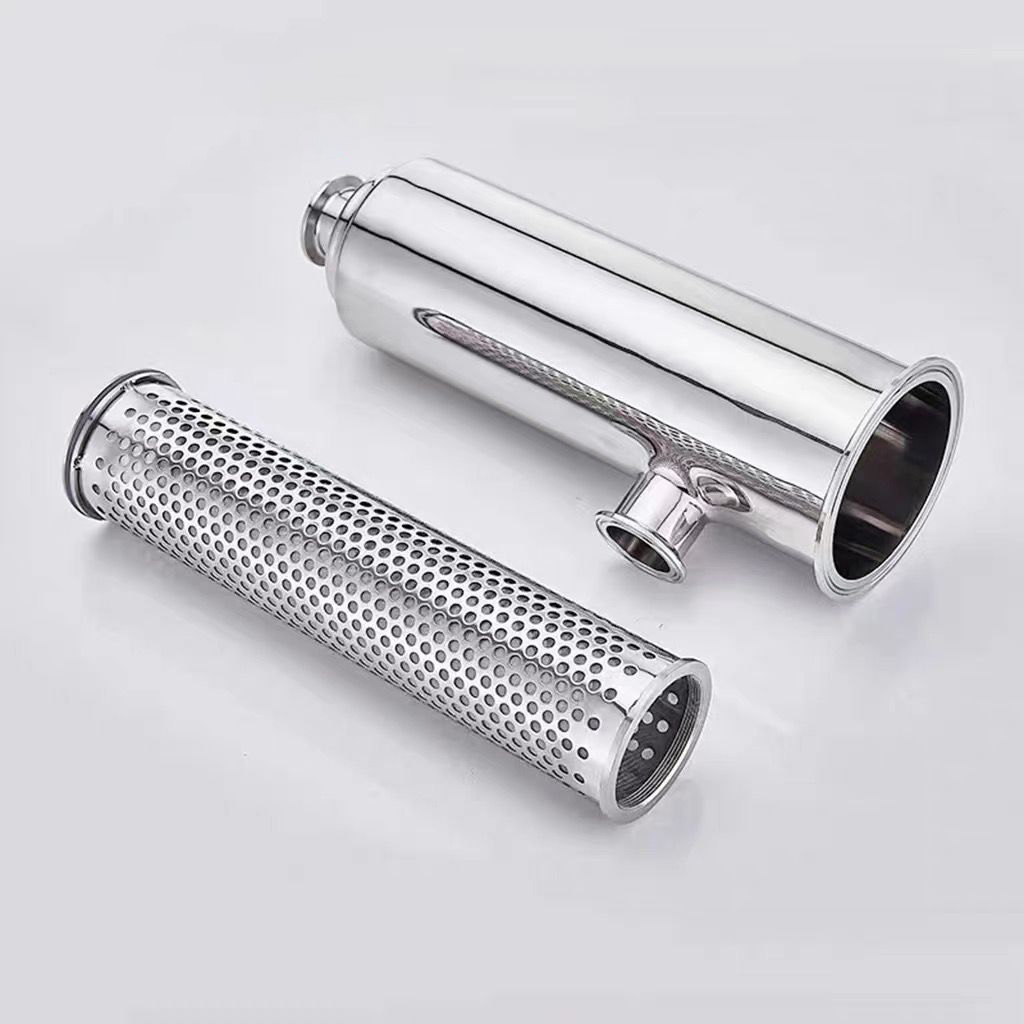

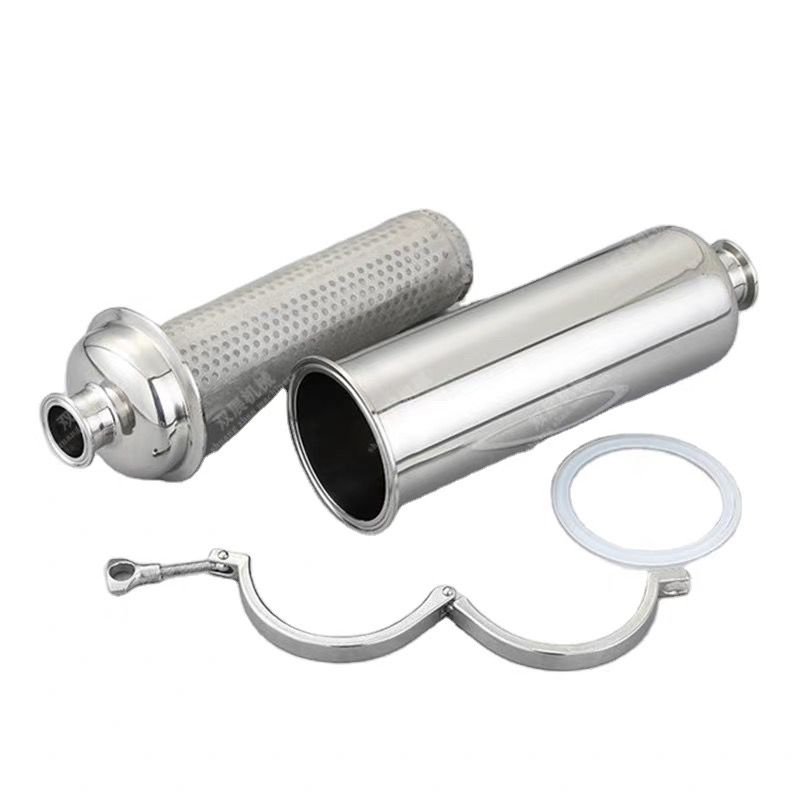

1. 设备检查：开箱后检查快装角式过滤器主体、滤篮/滤芯、快装卡箍、密封垫圈等配件是否齐全，外观有无磕碰、变形或破损；重点检查密封垫圈是否完好无老化、无裂纹，滤篮/滤芯是否干净、无堵塞，确保所有部件符合安装要求。
2. 管路匹配：确认安装管路的管径、接口类型与过滤器的快装接口匹配（常见为卫生级快装卡盘接口），同时检查管路安装位置的空间是否满足过滤器的安装及后续维护需求，角式安装需保证进出口方向与管路流向一致（通常标有“IN"“OUT"标识）。
3. 介质适配：核实待过滤介质的温度、压力、腐蚀性等参数，确保与过滤器的材质（常用304/316L不锈钢）及滤材适用范围匹配，避免因介质不兼容导致设备损坏。
二、定位与安装
1. 安装方向：根据管路走向和过滤需求确定过滤器安装位置，角式过滤器通常安装在管路拐角处，需严格按照壳体上的流向标识安装，确保介质从“IN"口进入、“OUT"口流出，不得反向安装，否则会影响过滤效果并可能损坏设备。
2. 接口连接：先将管路两端的快装卡盘与过滤器进出口的快装卡盘对齐，在接口处放入适配的卫生级密封垫圈（确保垫圈居中放置，无偏移），然后套上快装卡箍，均匀拧紧卡箍螺栓，使接口密封面紧密贴合，避免出现渗漏间隙。
3. 固定加固：若安装位置为高空或振动较大的管路，需通过支架对过滤器进行固定支撑，防止设备因振动、重力作用导致接口松动或管路变形，支架安装需保证过滤器受力均匀，不影响后续拆装维护。
三、密封调试
1. 试漏测试：安装完成后，关闭过滤器出口阀门，缓慢通入洁净水或待过滤介质（压力控制在设备额定压力的50%以内），观察过滤器进出口接口、卡箍连接处、壳体焊缝等部位是否有渗漏现象，若发现渗漏，需立即停机泄压，检查密封垫圈是否安装到位或损坏，调整后重新紧固。
2. 排气操作：打开过滤器顶部的排气阀（若有），排出设备及管路内的空气，避免空气残留导致过滤压力不稳定或影响过滤效果，排气完成后关闭排气阀。
3. 压力调试：逐步开启出口阀门，调节管路流量，观察过滤器进出口压力表（若有）的数值，确保工作压力在设备规定范围内，无异常波动。
四、安装后清洁与检查
1. 外部清洁：用洁净抹布擦拭过滤器壳体及连接管路，去除安装过程中产生的油污、灰尘等杂质，确保设备外部洁净，符合卫生级使用要求。
2. 运行检查：启动管路系统，让过滤器正常运行一段时间，再次检查各连接部位是否渗漏，过滤效果是否符合预期（如观察出口介质澄清度），若有异常需及时停机处理。
五、安装注意事项
1. 安装过程中避免碰撞、划伤过滤器的密封面和镜面抛光部位，防止影响密封性能和卫生等级。
2. 快装卡箍的螺栓需均匀拧紧，不得过度用力，避免损坏卡盘或密封垫圈；拆卸时需先泄压，再松开卡箍。
3. 过滤器安装位置应便于后续维护，预留足够的拆装空间，方便定期更换滤篮/滤芯和清洁设备。
4. 若用于食品、制药等对卫生要求较高的场景，安装前需对过滤器及管路进行无菌处理，确保符合行业卫生标准。
