快装蝶阀的工作原理

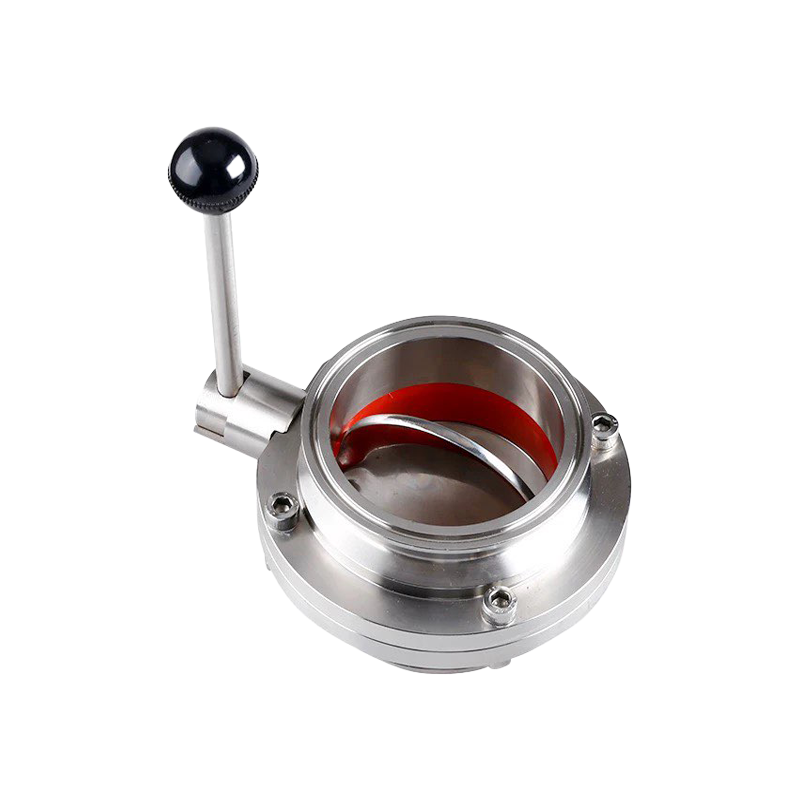

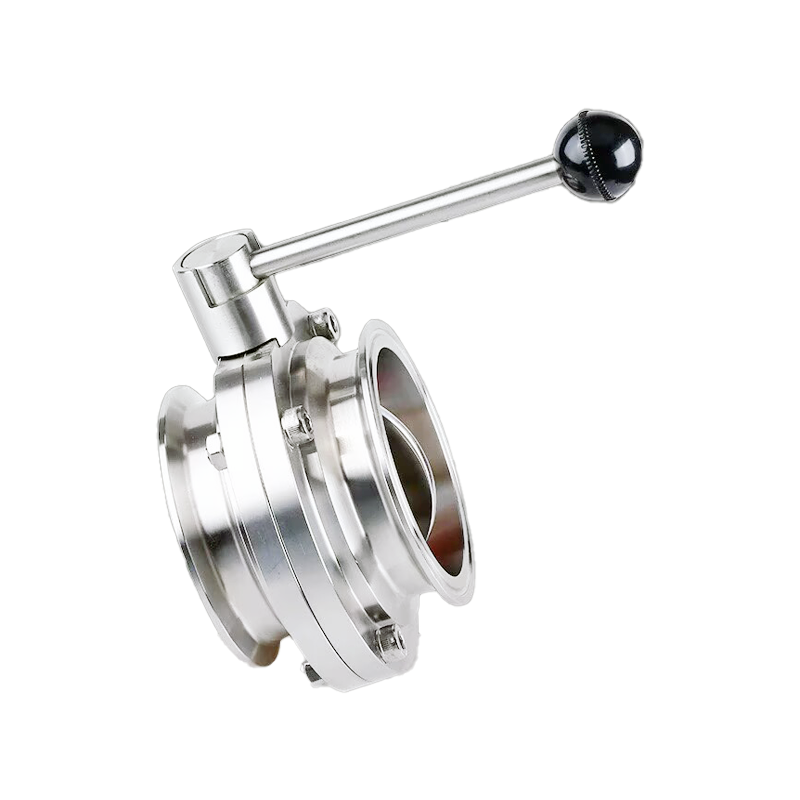

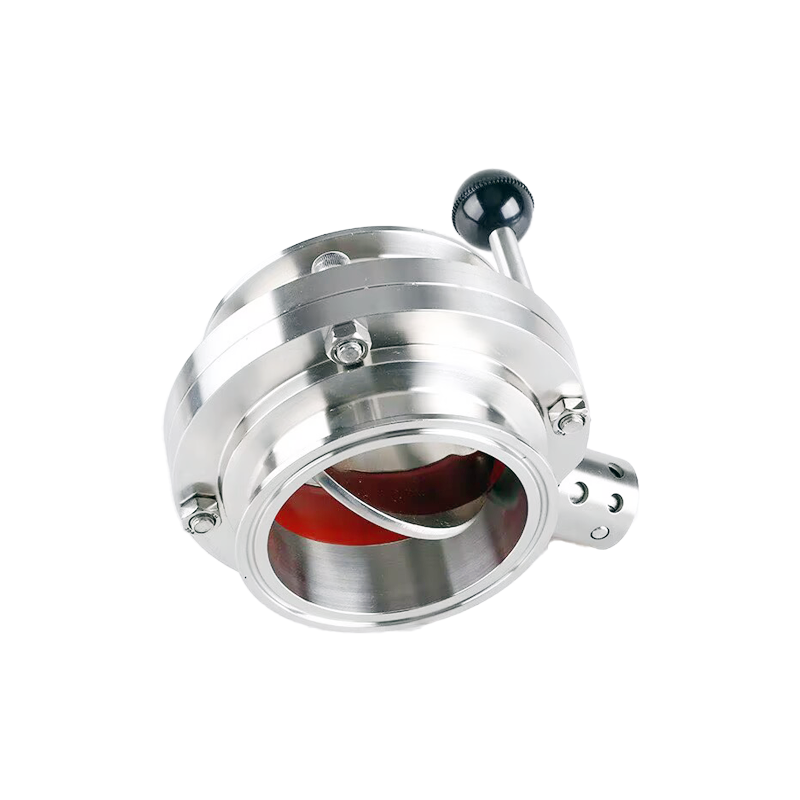

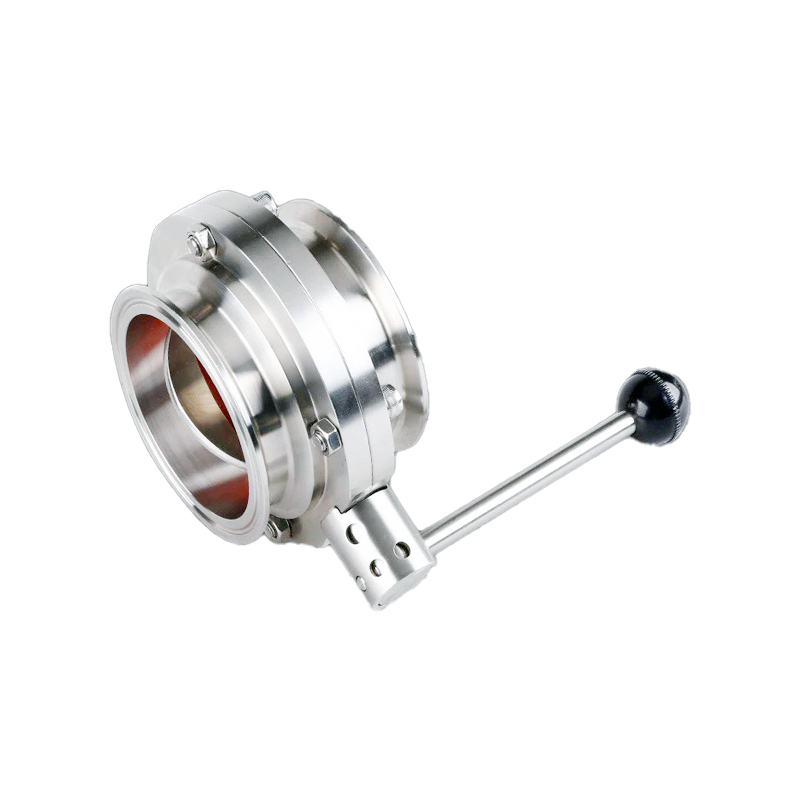

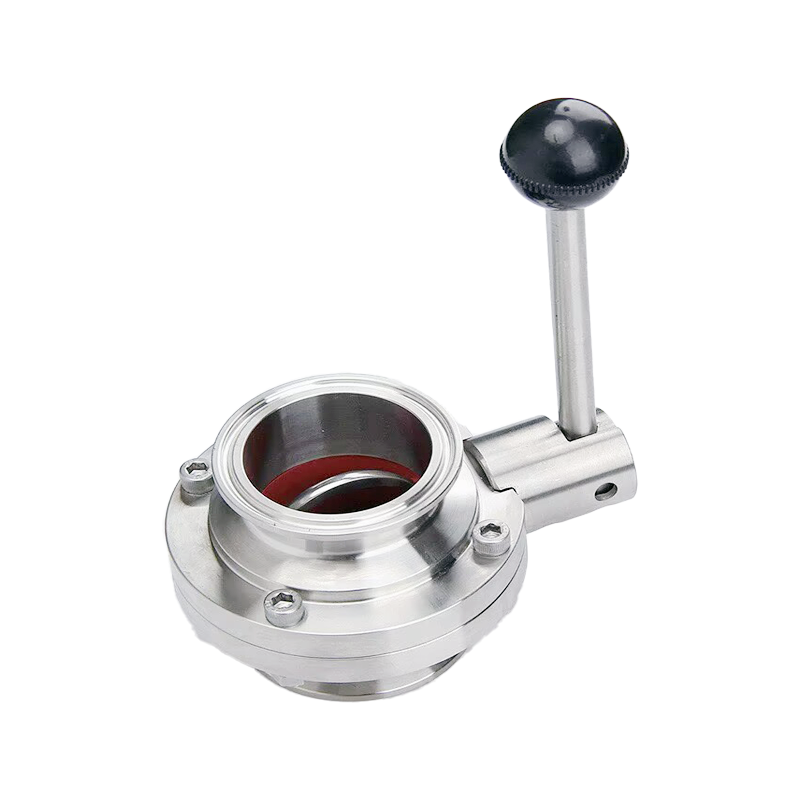

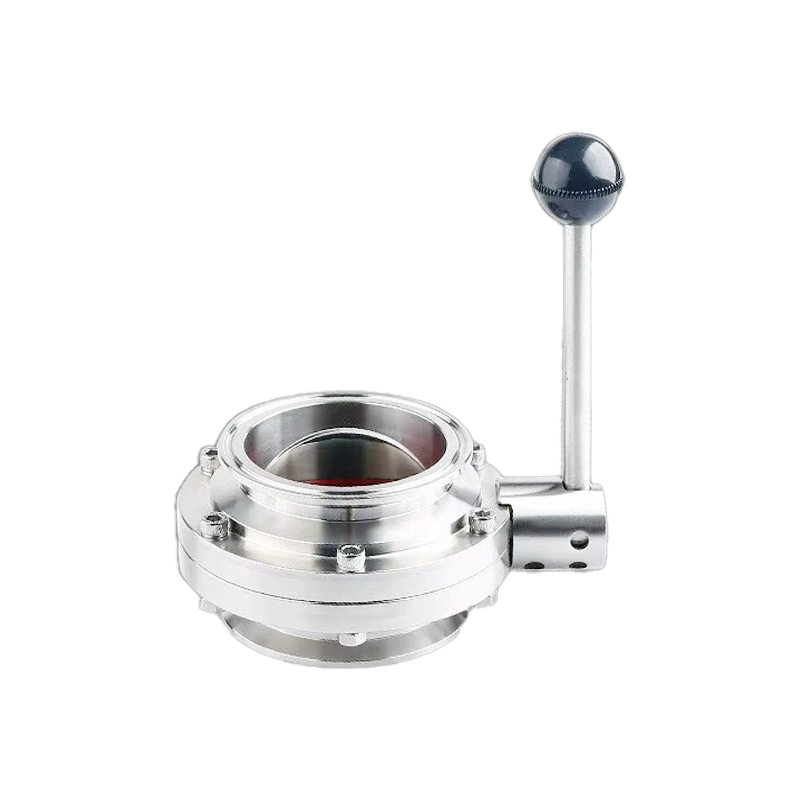

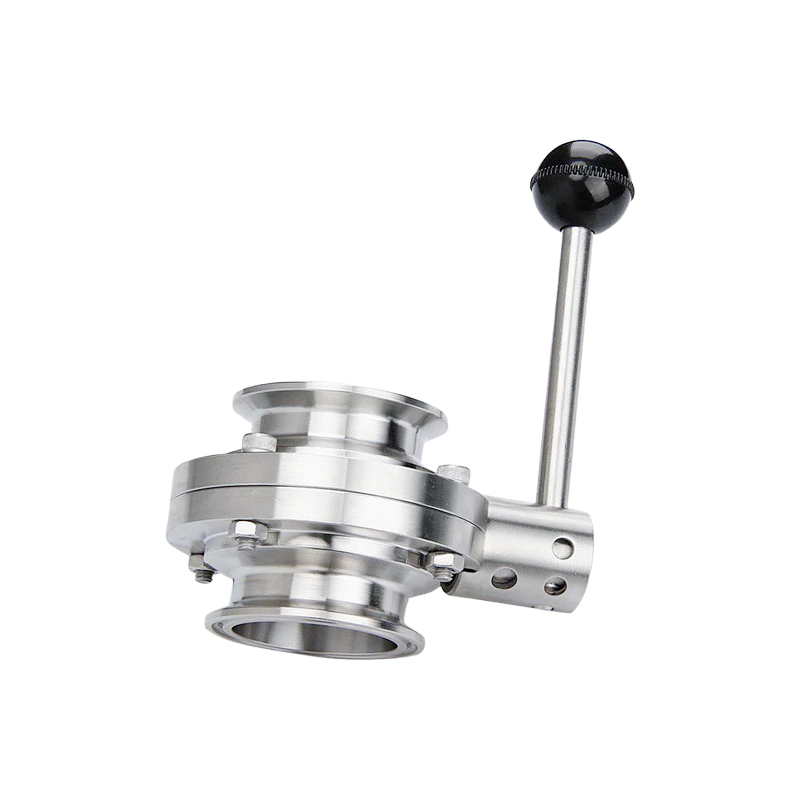

快装蝶阀作为一种旋转式启闭阀门，核心工作逻辑围绕阀杆驱动蝶板的旋转运动实现管路介质的通断与流量调节。其阀体内设有一块圆形蝶板作为核心启闭件，蝶板圆心与贯穿阀体的阀杆固定连接，阀杆另一端则配套手柄、气动或电动驱动装置。工作时，通过驱动装置操控阀杆带动蝶板进行0°~90°的旋转：当蝶板旋转至与管道介质流向平行时（阀杆旋转90°），阀门处于全开状态，此时介质可通过管道，流通截面积大，流体阻力最小；当蝶板旋转至与介质流向垂直时（阀杆旋转0°复位），蝶板边缘会紧密贴合阀体密封面，切断介质流通通道，实现可靠密封断流；若将蝶板旋转至0°~90°之间的任意角度，可通过改变蝶板遮挡管道的截面积，精准调节管道内介质的流量与流速。同时，其采用的卫生级卡箍快装连接结构，虽不直接参与启闭核心动作，但可快速完成与管道的装配拆卸，保障整体管路系统的洁净性与维护便捷性，适配各类卫生级流体输送场景的运作需求。
